ドリーム50 ホイール改造お助けセット組み立てかた

下記を参考に組み立ててください。

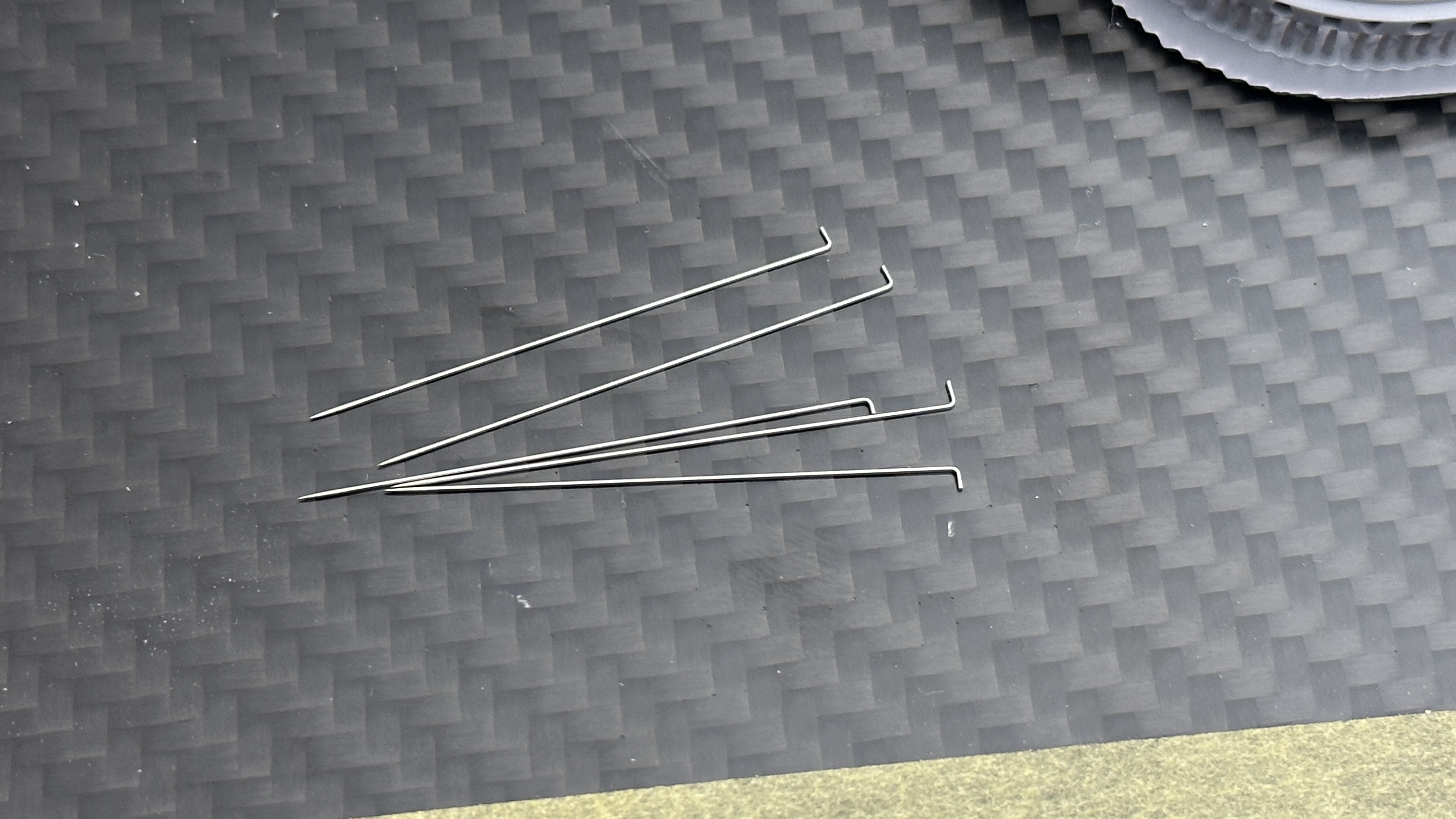

ホイールセットと別に太さ0.3〜0.4mmで長さ30mm程度の金属線（36本）が必要です。

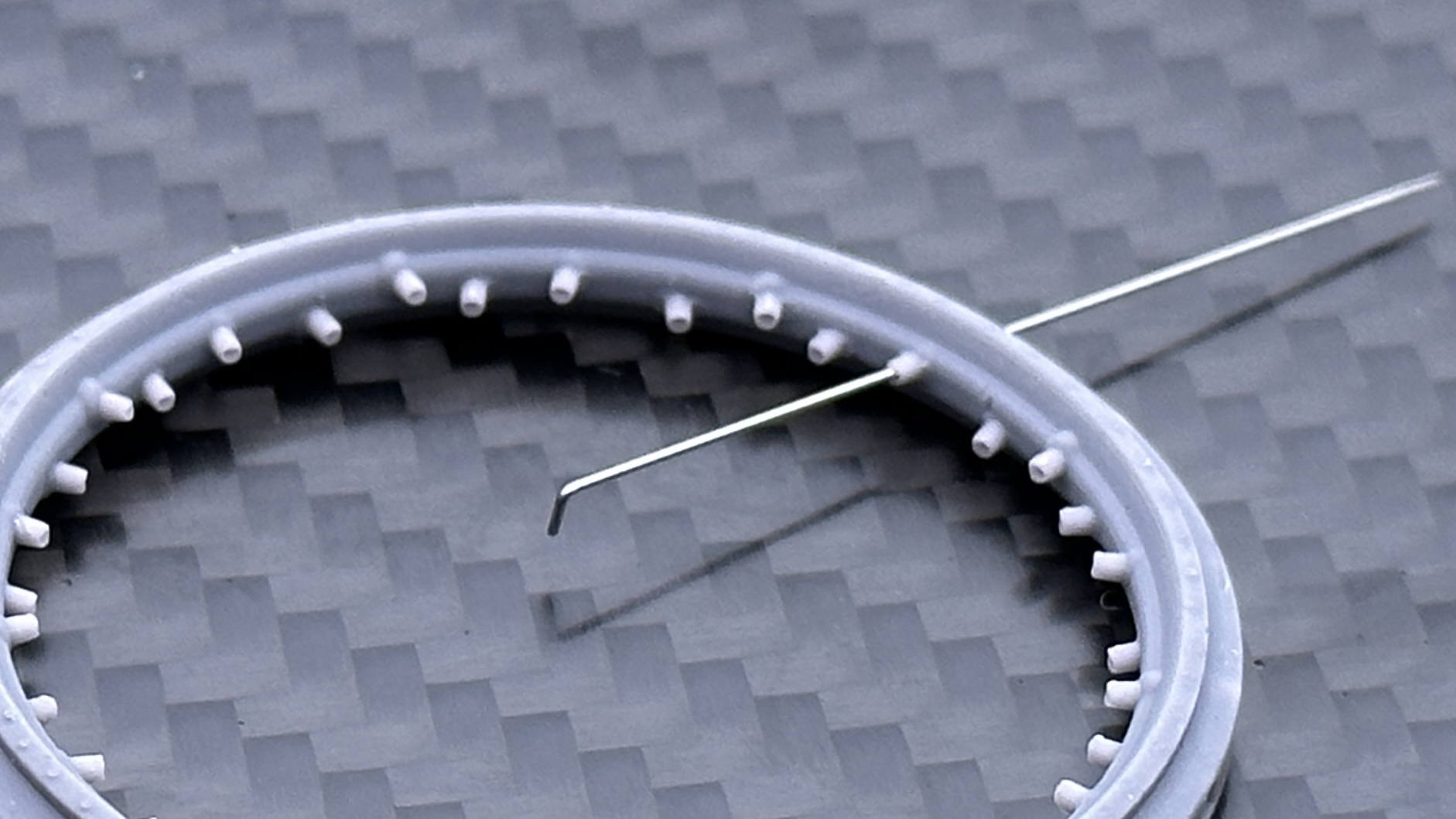

金属線の一方の端を1.5mmほど直角に折り曲げておきます。

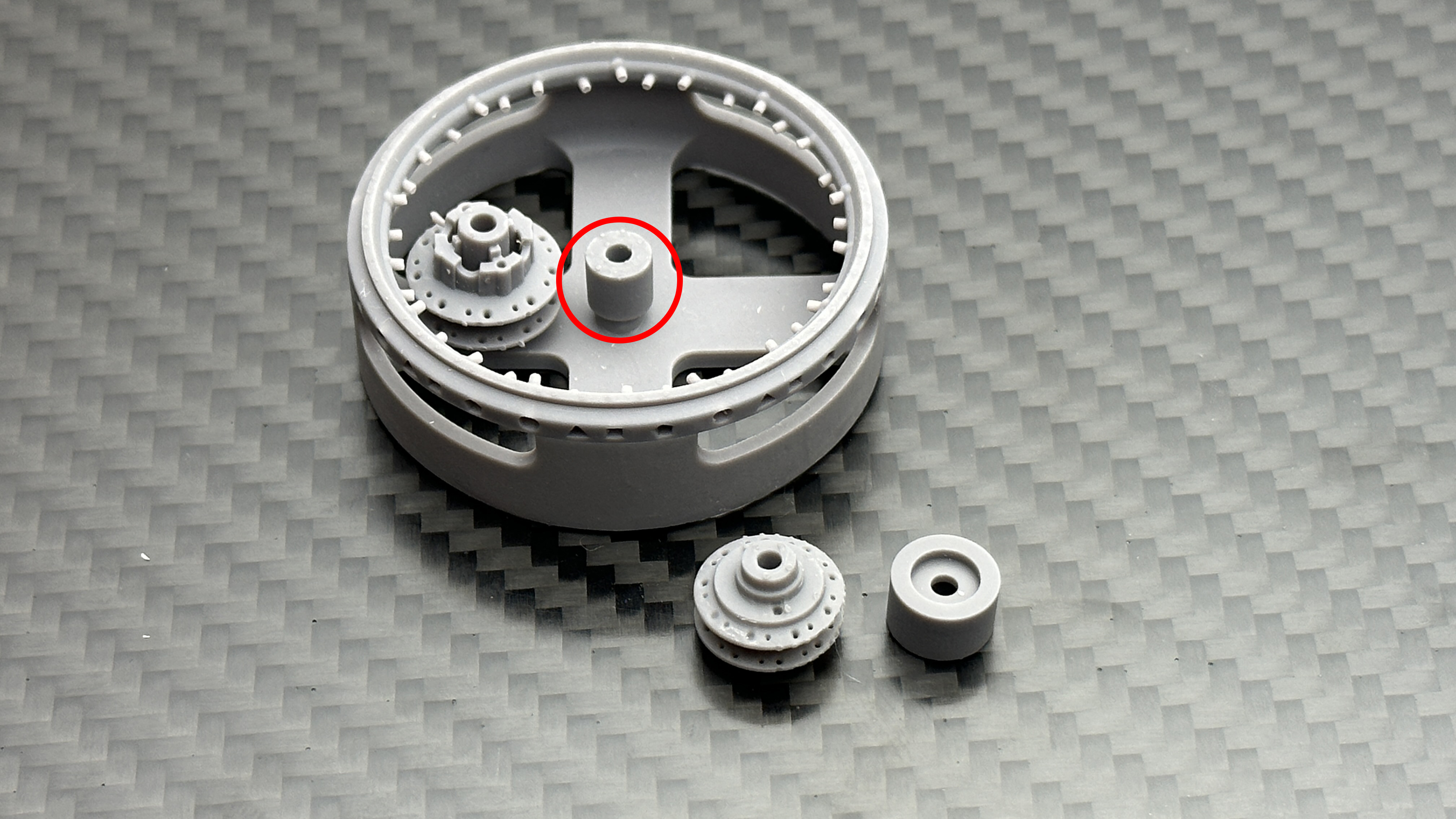

ジグとスペーサーを使ってセンターハブの位置を固定できます。

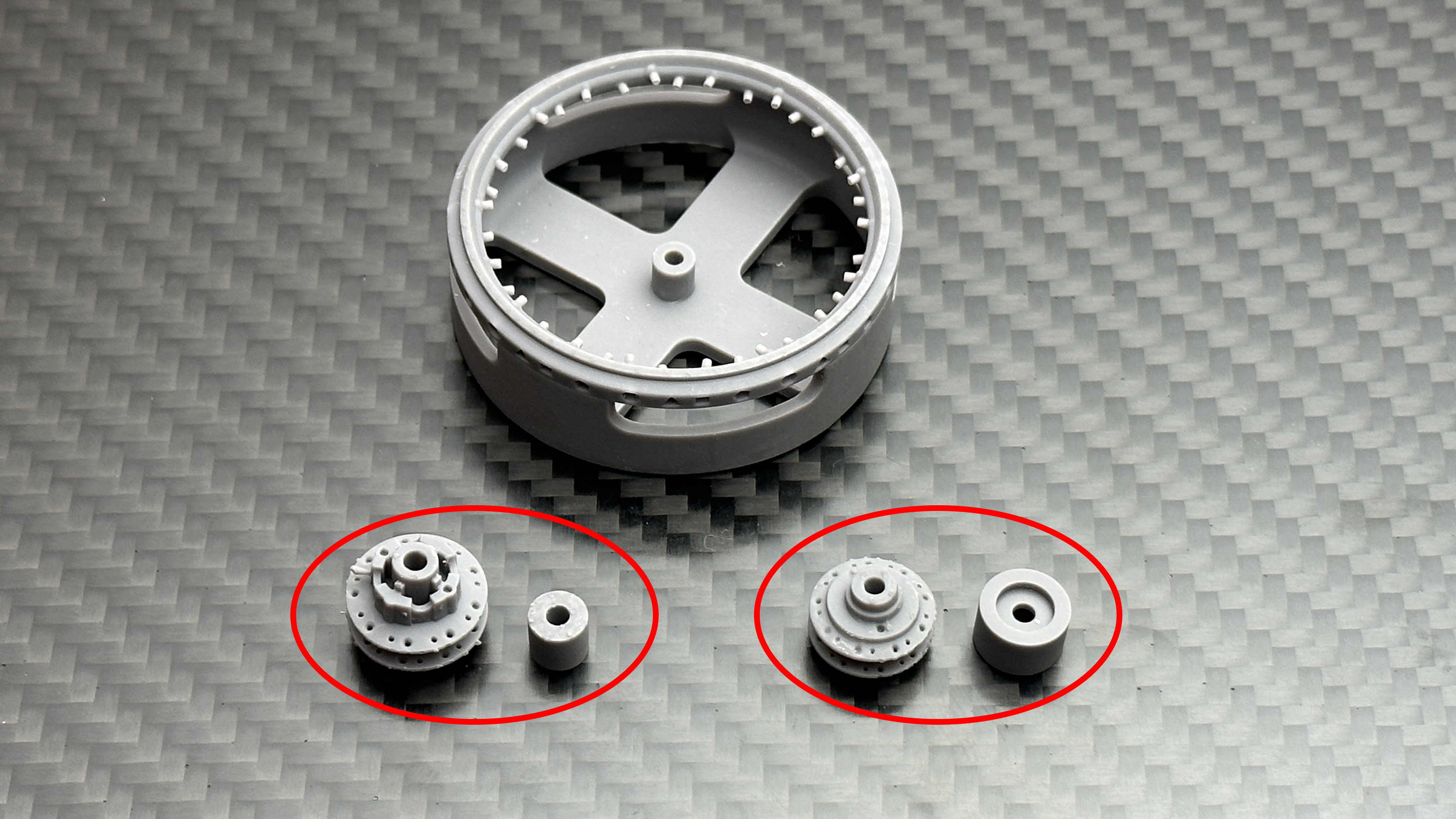

写真の様に前後ハブとスペーサーの組み合わせと向きを確認してください。

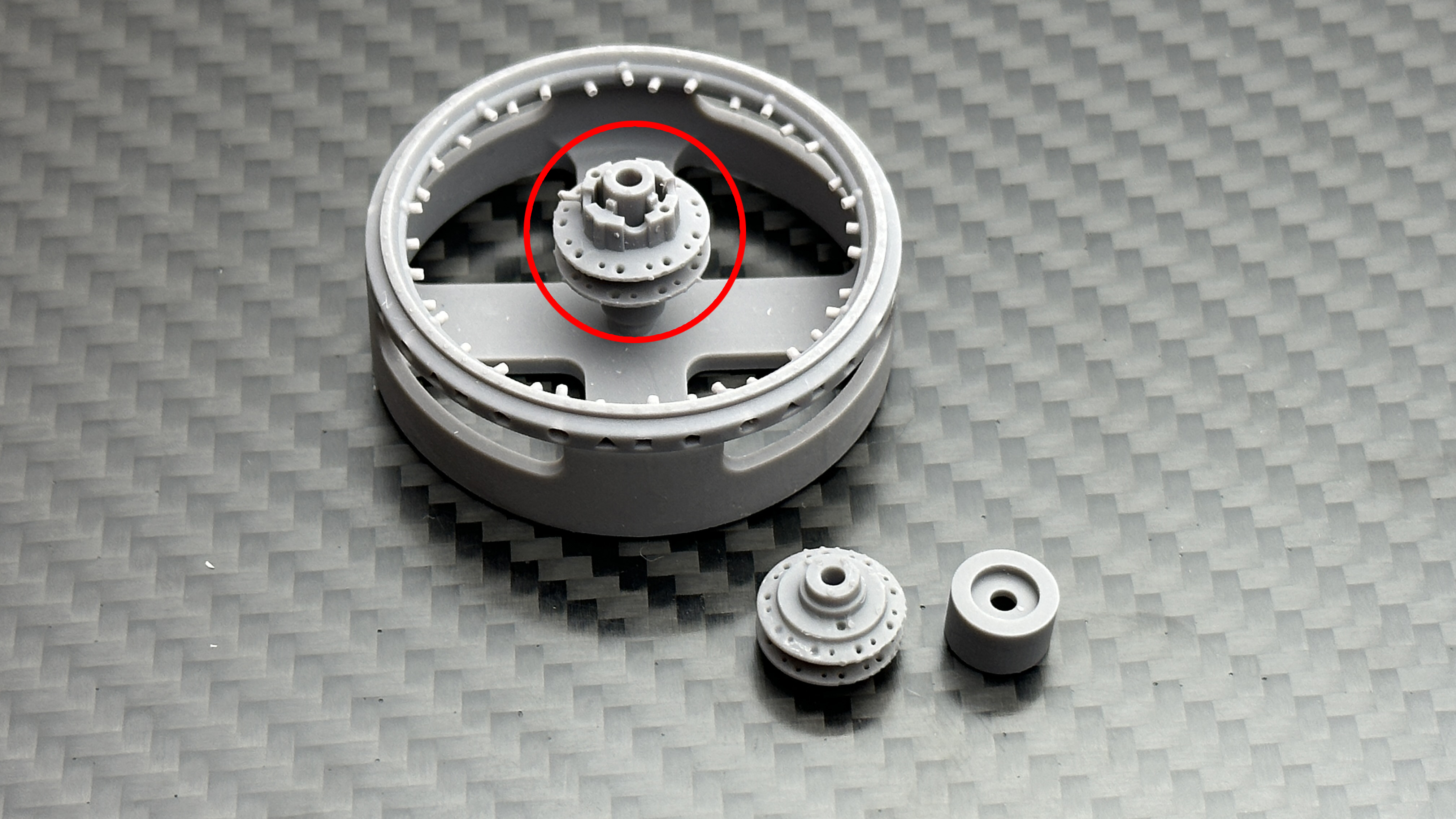

センターにスペーサーを差し込みます。

その上にハブを差し込みます。
（必要に応じて、センターの穴に1.7mm程度のドリル等を差し込んで安定させます）

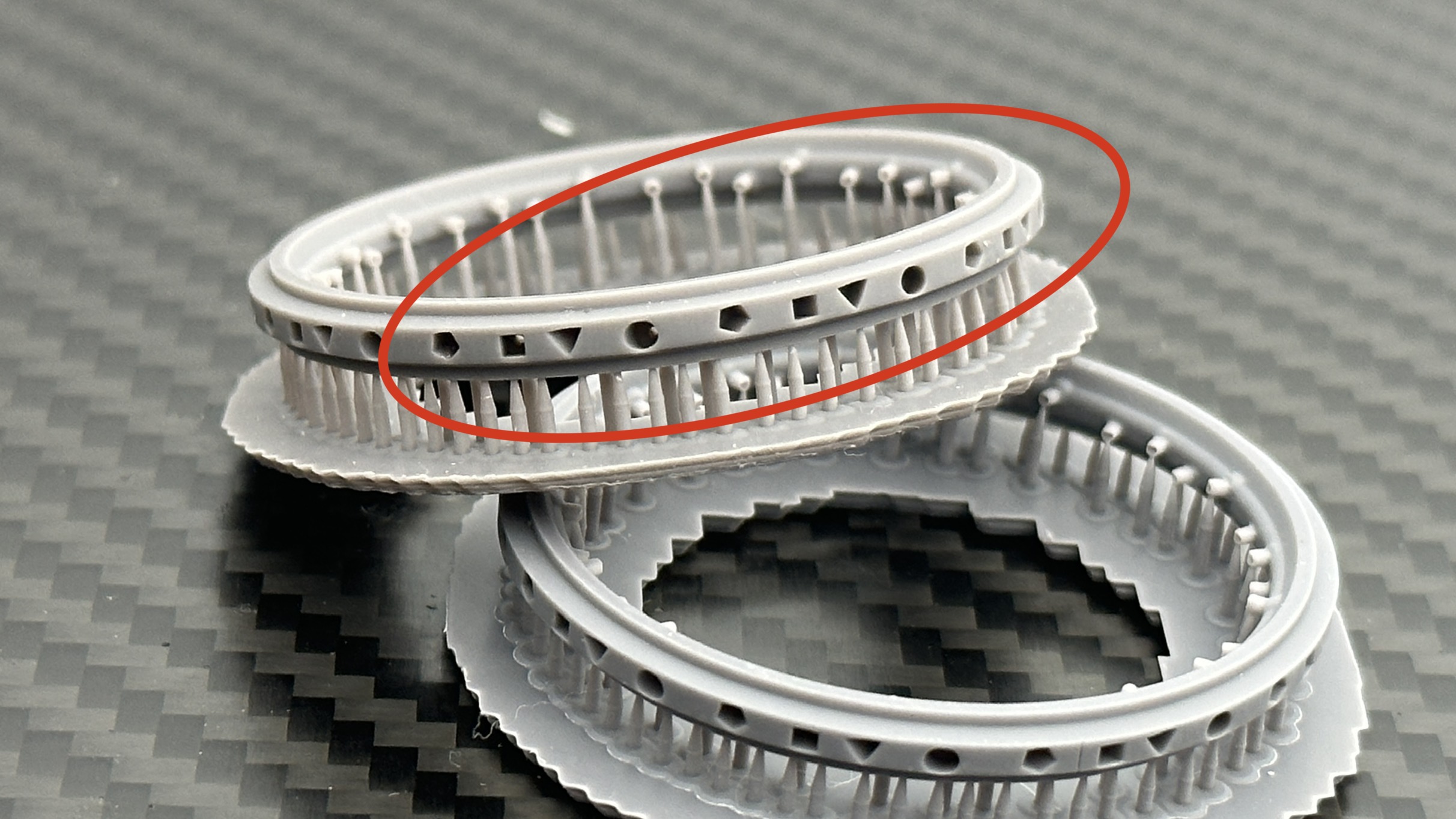

ホイール側面に⚪︎△◻︎〜のガイド穴があることを確認します。

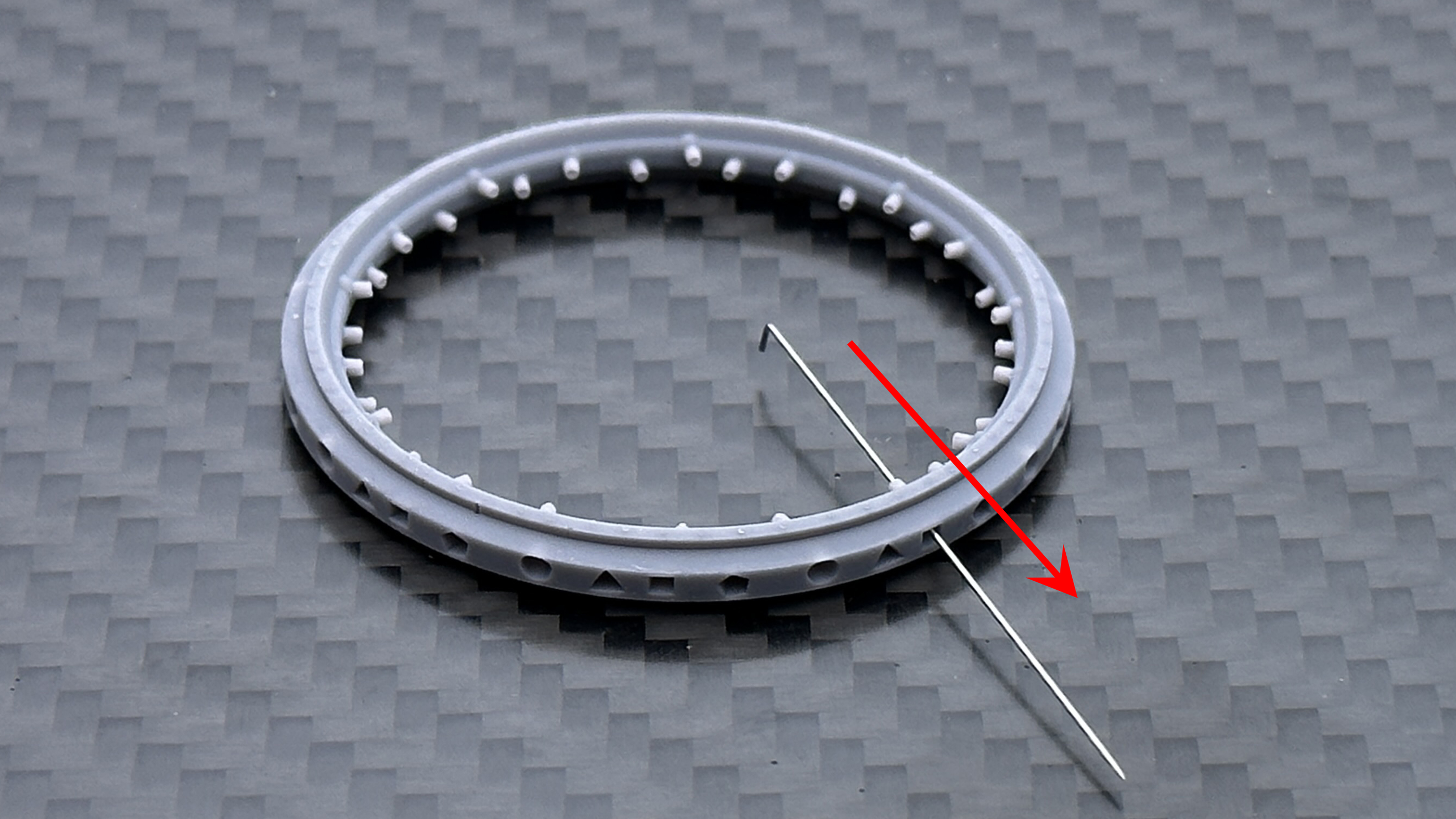

はじめに四角マークの穴に金属線を通します。（9本）

ニップルにはそれぞれ向きがあることを確認します。

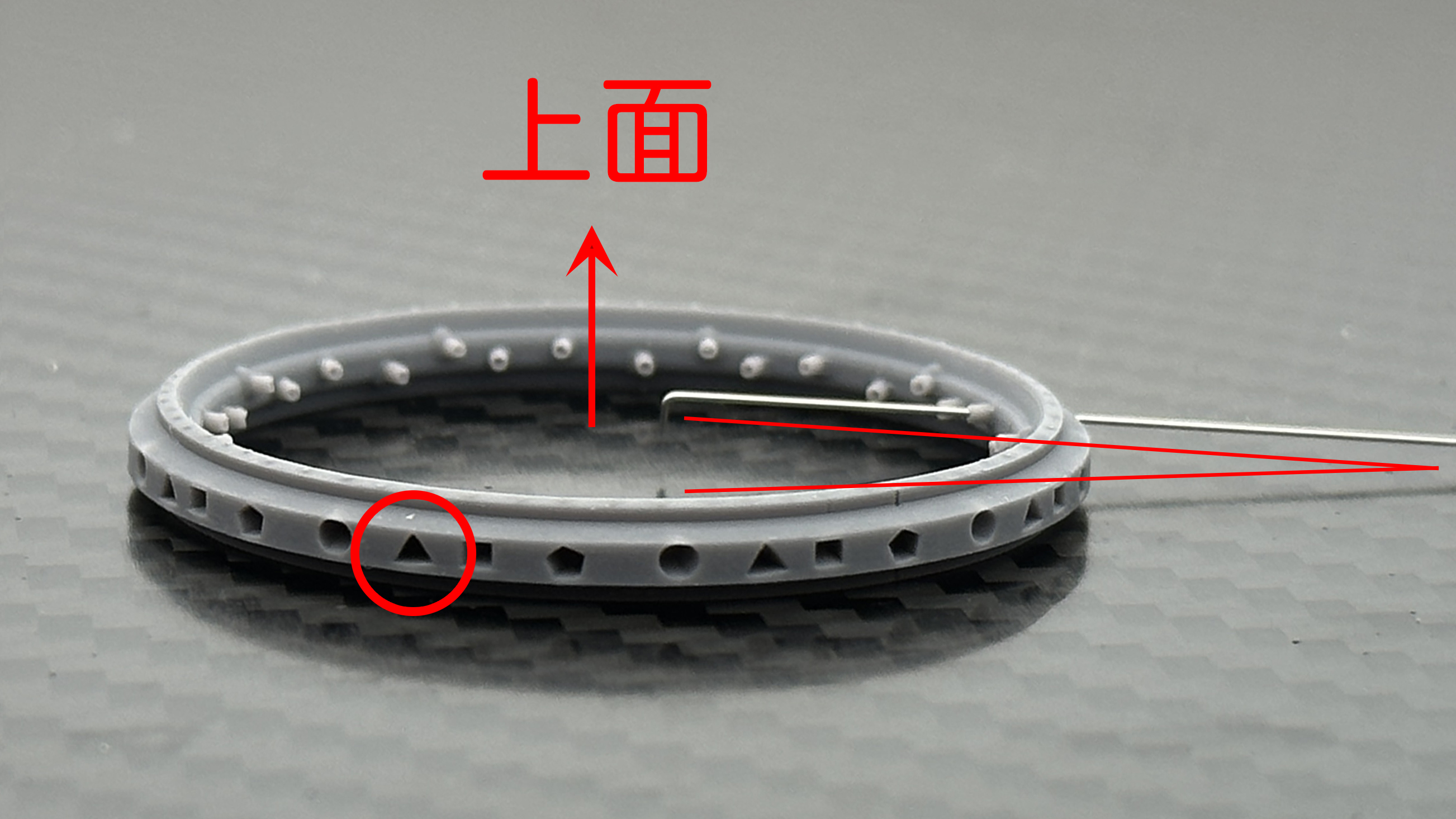

四角マークに刺した時、スポークがやや上むきになる方向を上面として、次の工程でジグにセットします。
（三角マークがピラミッド状に見える方向でも確認できます）

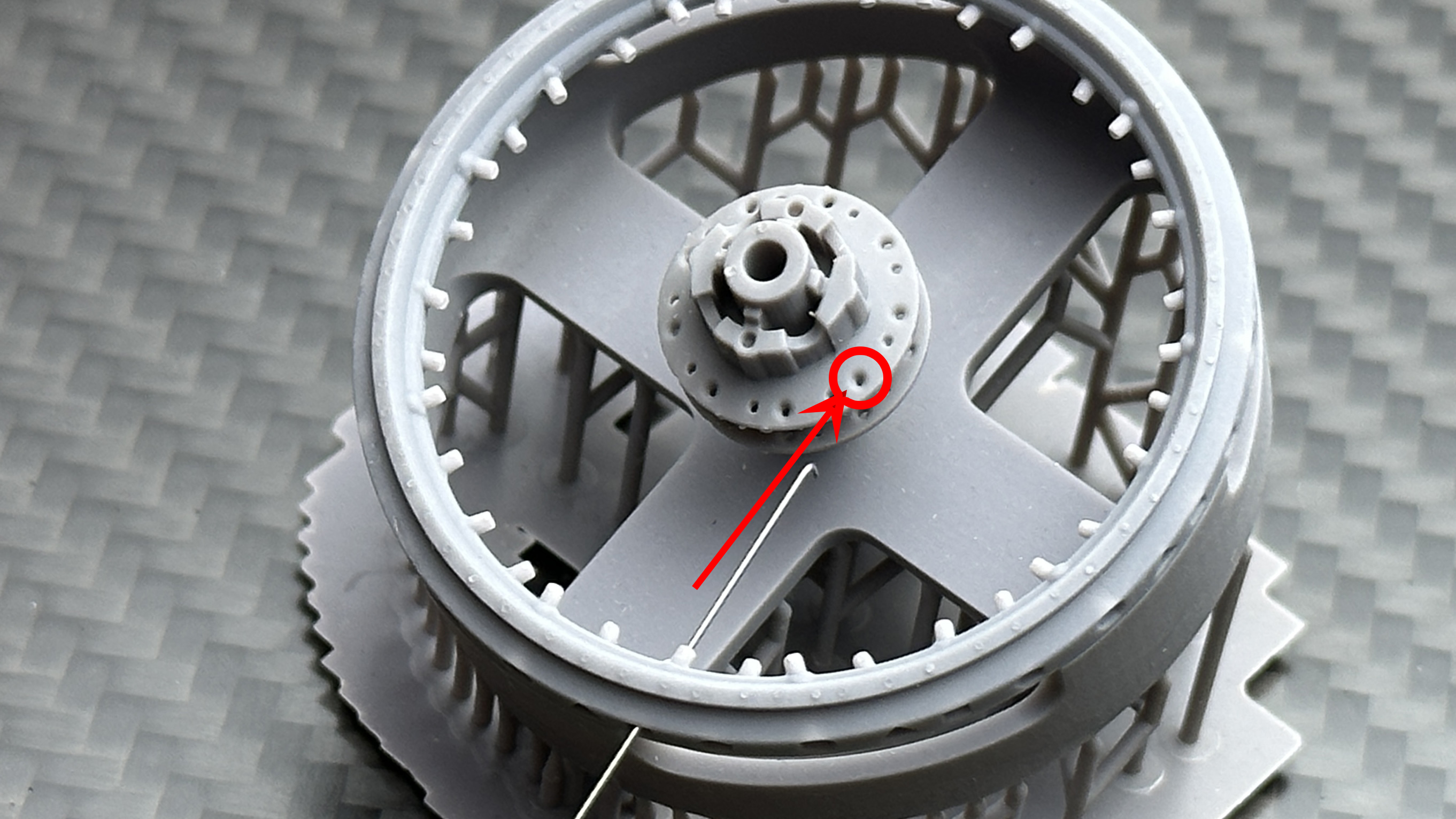

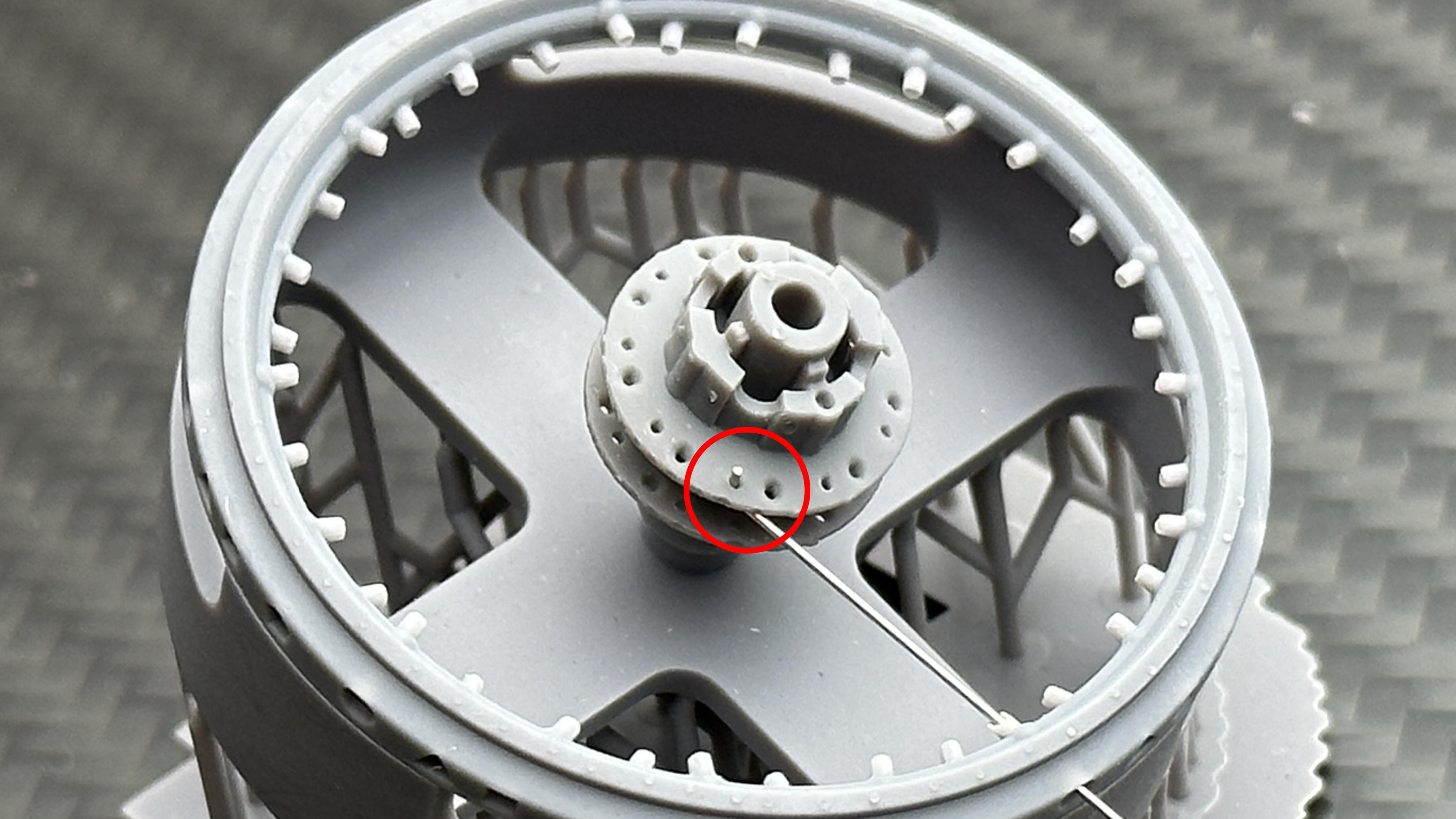

ニップルの向きに逆らわずにある方向のハブ穴を探し、L字に折り曲げた部分を、ハブの「上面」から、Rがついてやや大きく見える穴に差し込みます。

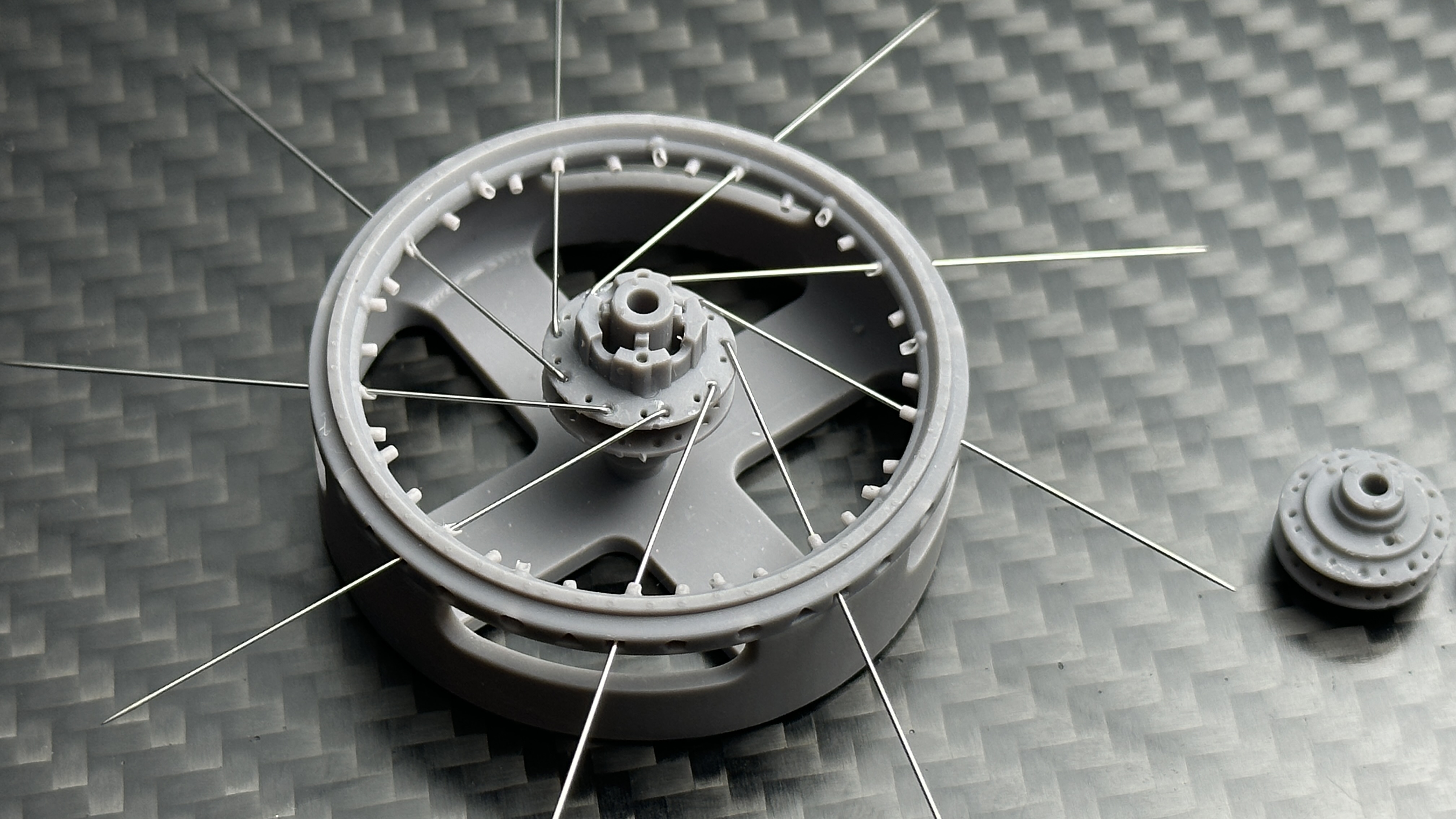

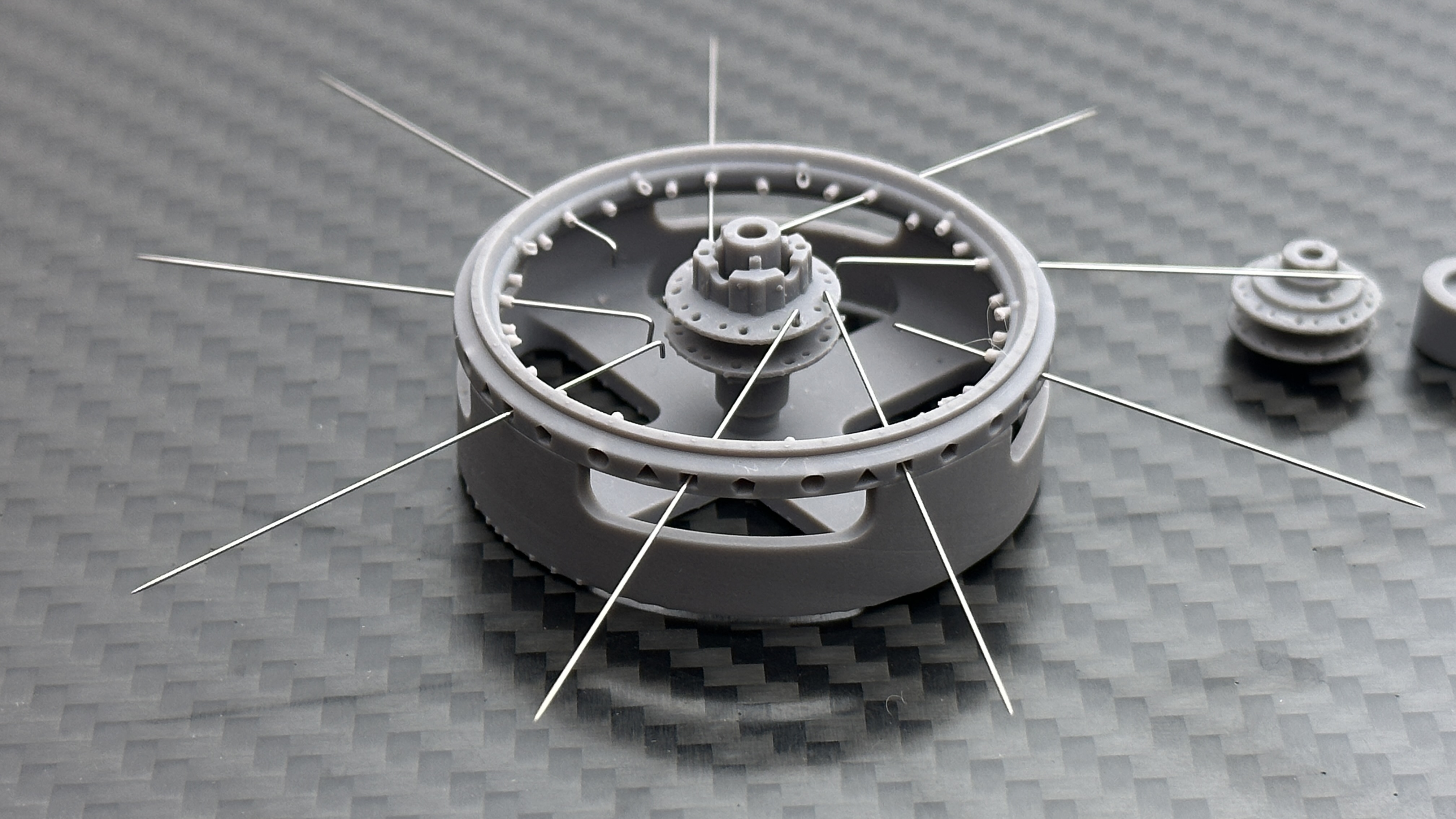

同じ作業を9本行います。

角度を確認し、少量の瞬間接着剤等でハブとスポークを接着固定します。

四角マーク同様、続いては丸マークの穴にスポークを差し込み（9本）、ニップルの向きに逆らわずにハブに残っている小さく見える穴（裏から見るとRがついてやや大きく見える）に「下から」差し込みます。
（写真は説明のためスポークが1本の状態にしてありますが、実際にはこの段階で18本あります）

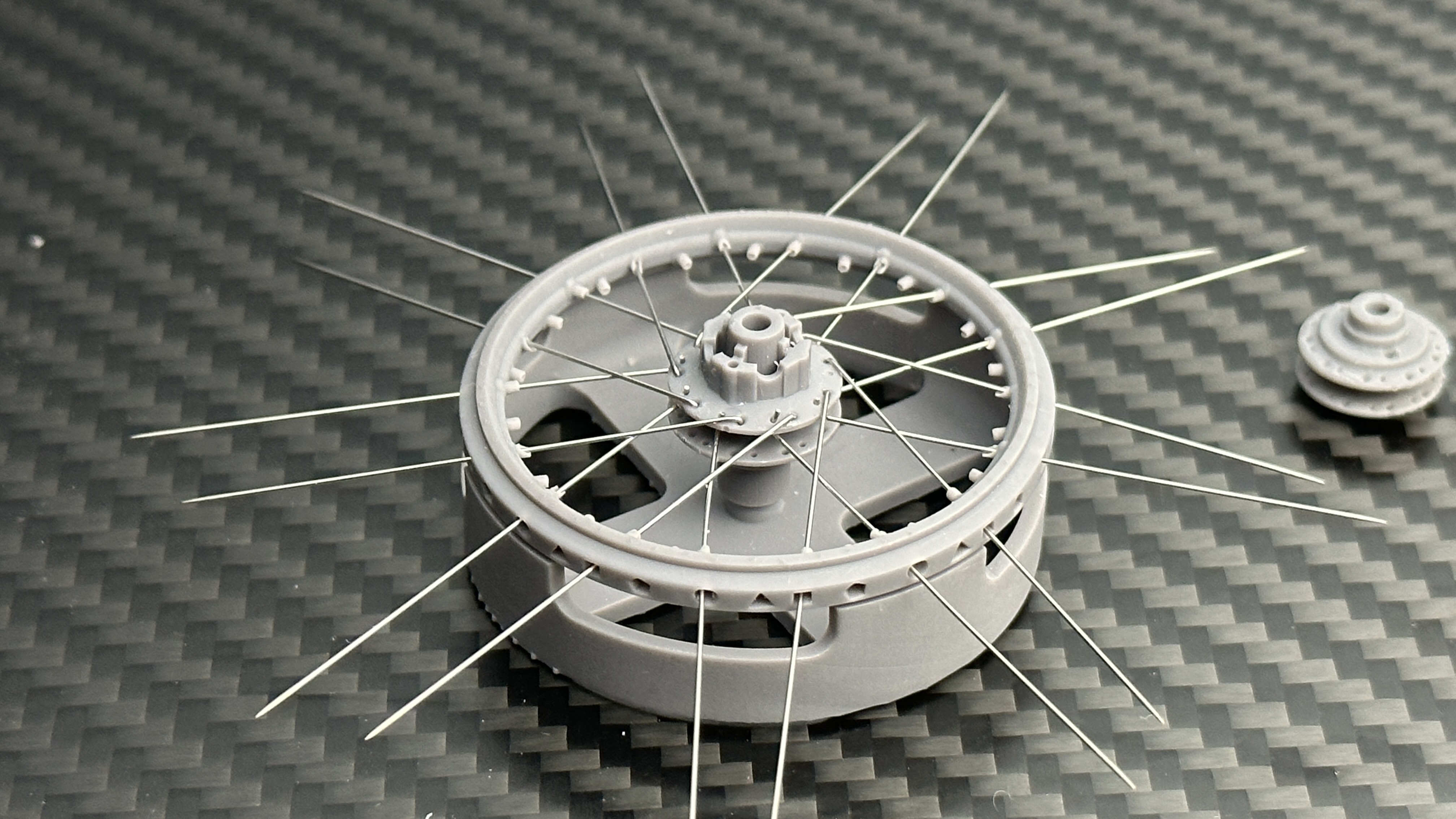

初めの四角マークの時の工程と同様に9本作業をし、計18本で上面が完成します。

ジグから取り外し、裏返します。
この面は三角マークから始めてスポークをハブ上面から差し込んで作業（9本）、
続いて五角形マークからのスポークはハブ下面から差し込んで作業（9本）します。

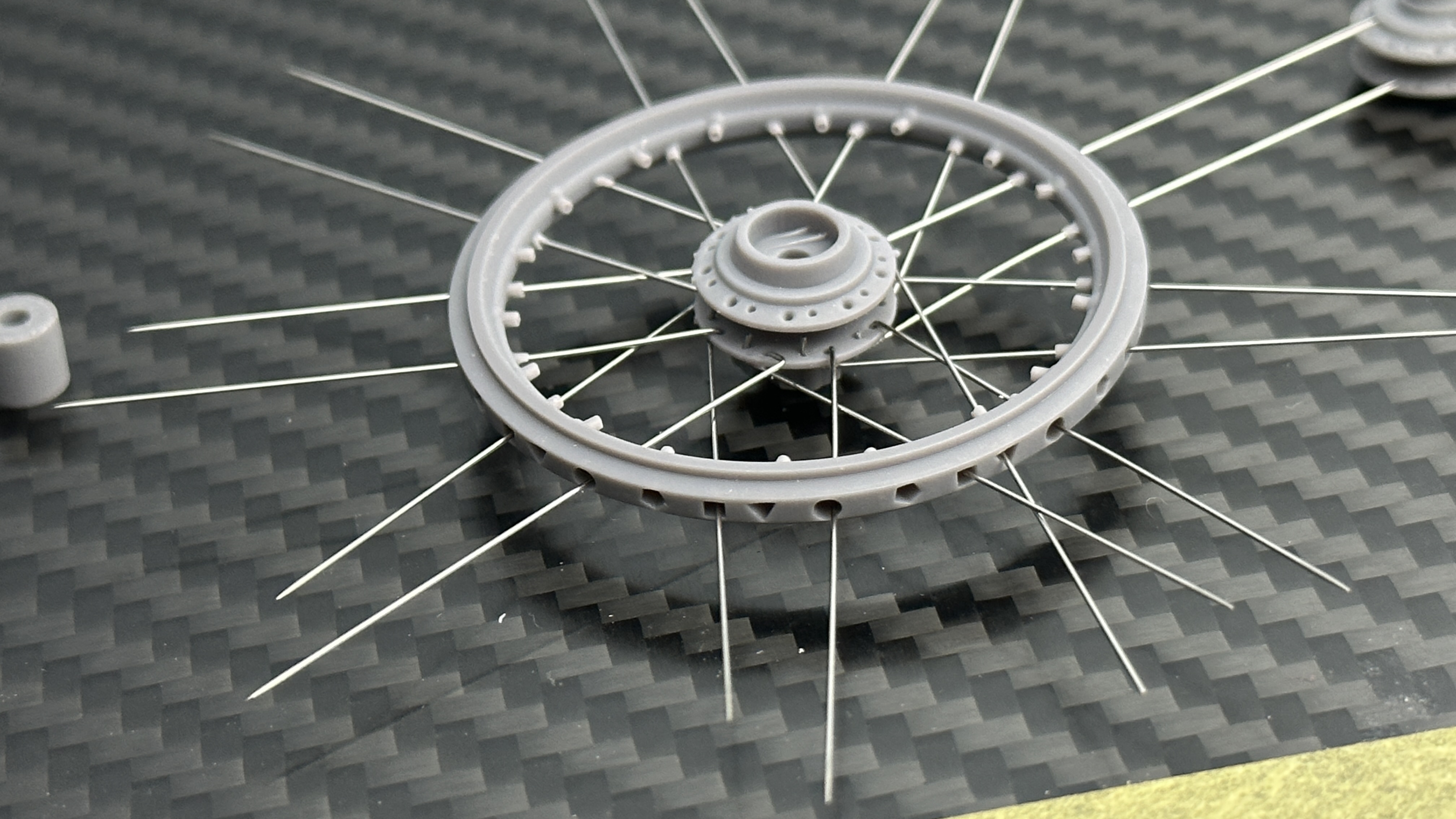

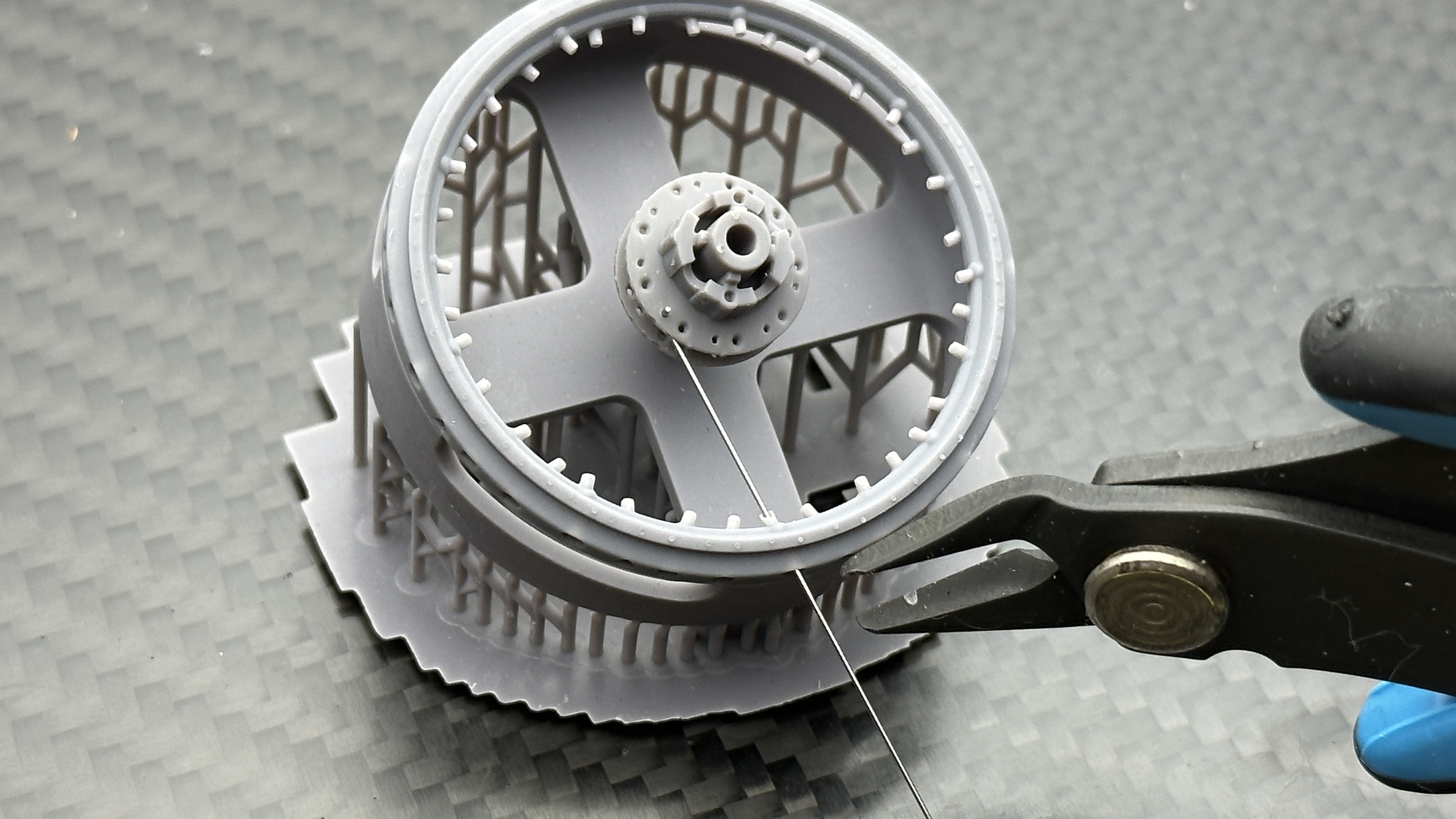

合計36本の作業が終了したら、タイヤ側のはみ出た部分を切り取り、完成します。
（写真は説明のためスポークが1本の状態にしてありますが、実際にはこの段階で36本あります）

同じ作業をもう一方のホイールで行います。
